SUD-800W 連座鑽孔攻牙機
SUD-800W3 鑽床的吊起重量為2100 Kg。因工作臺下方有平面，在吊起機器時，請使用附有吊鉤的繩索，如下圖 1 所示的將機
主要特徵

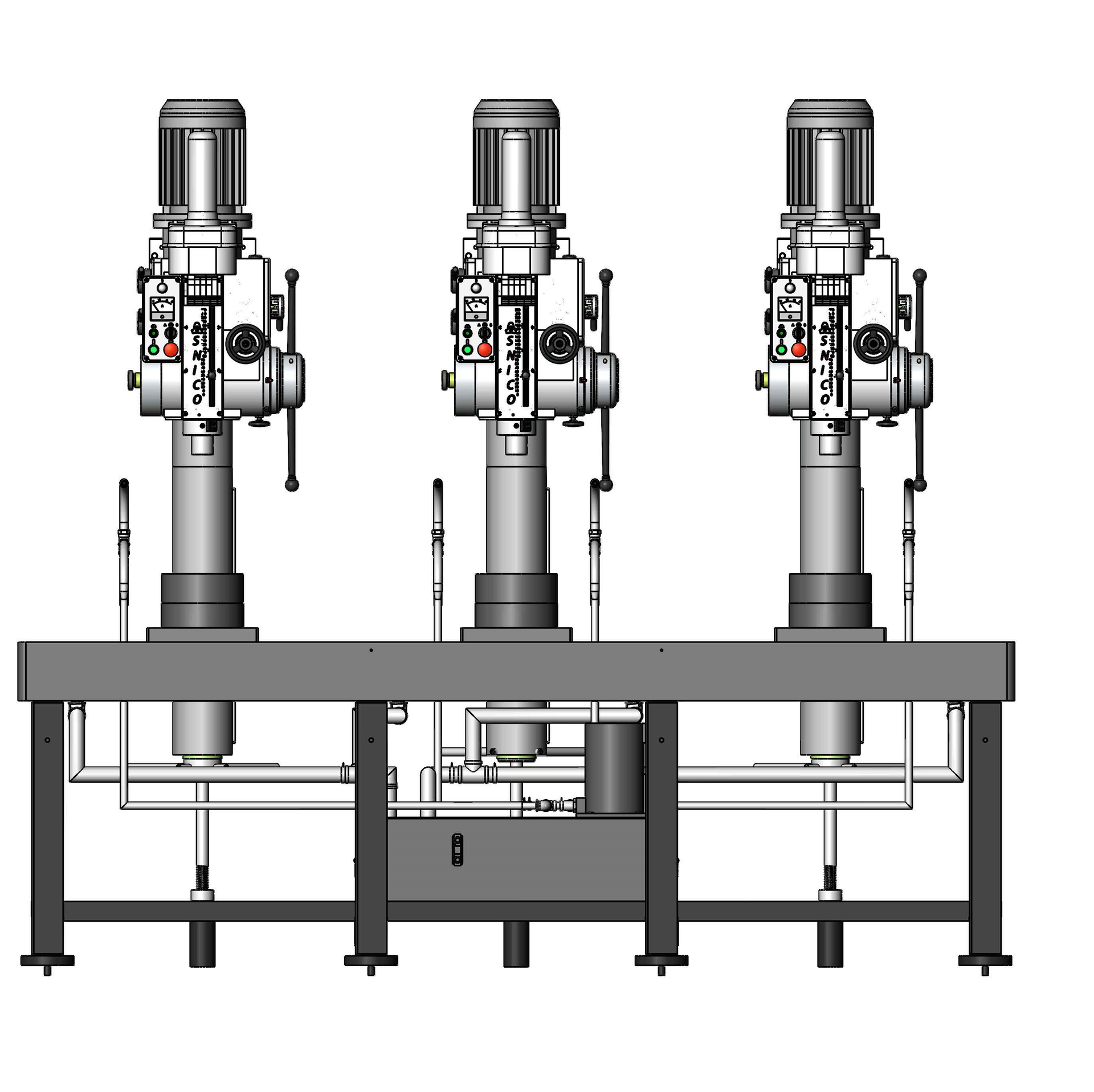

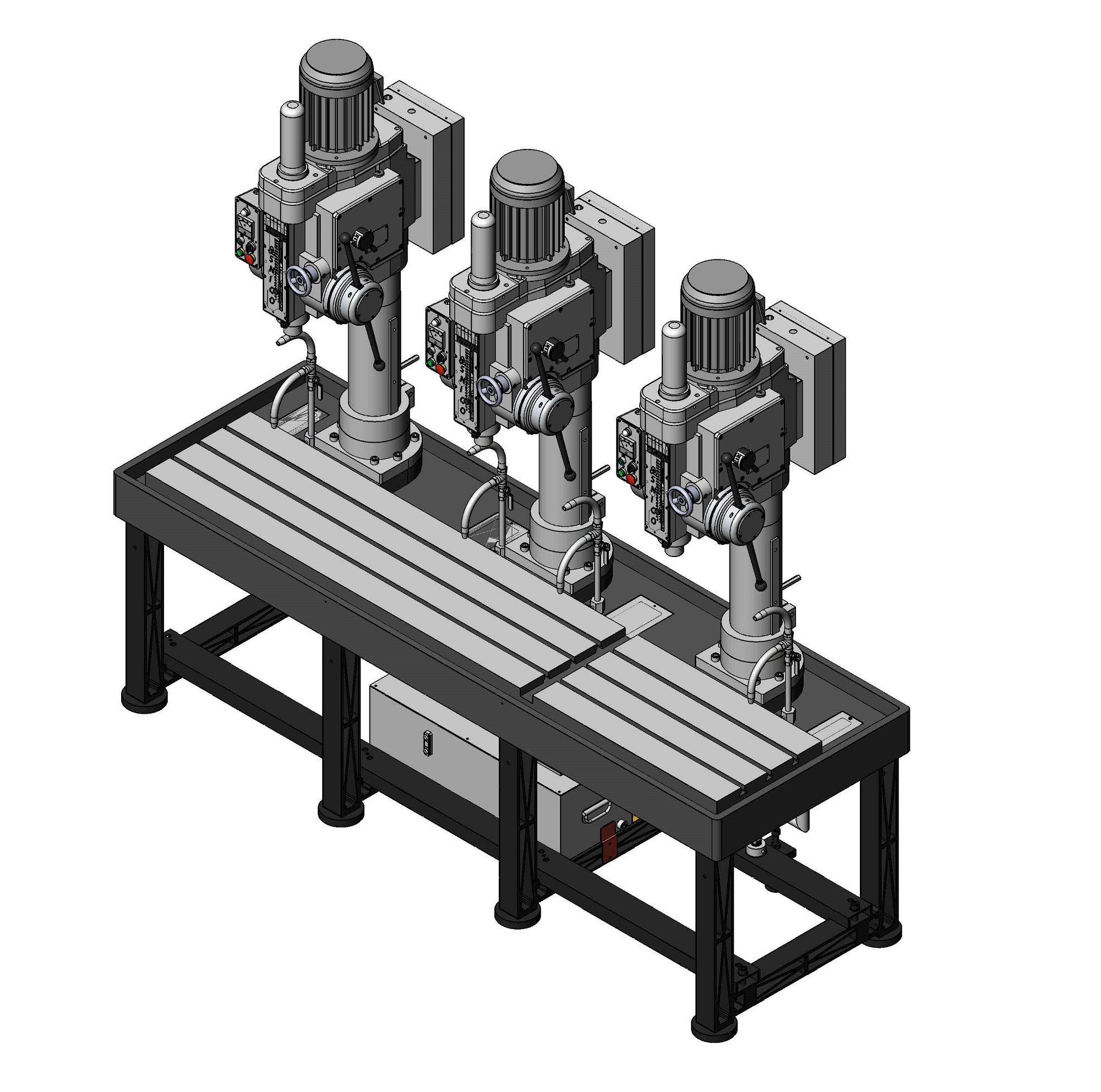

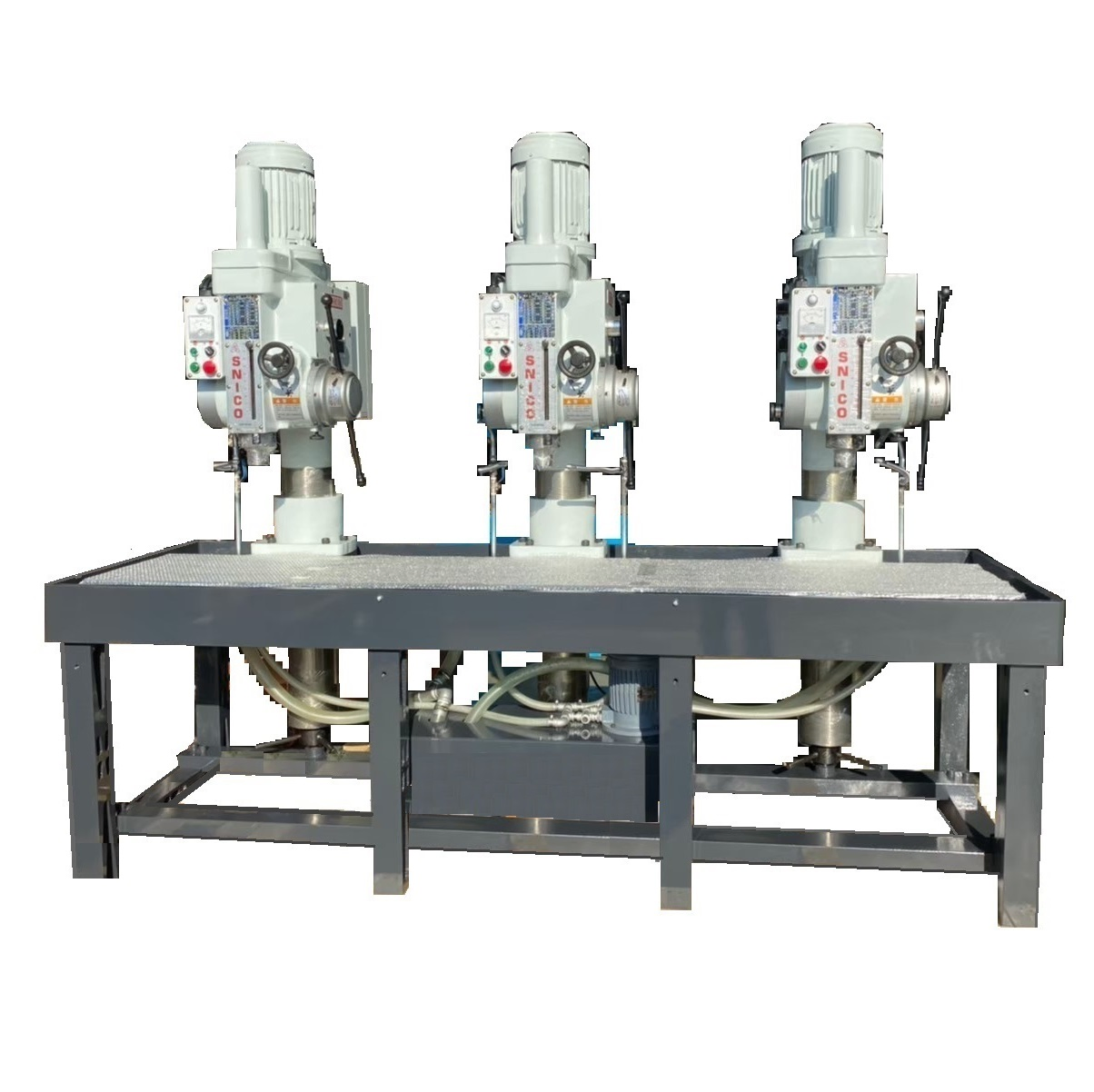

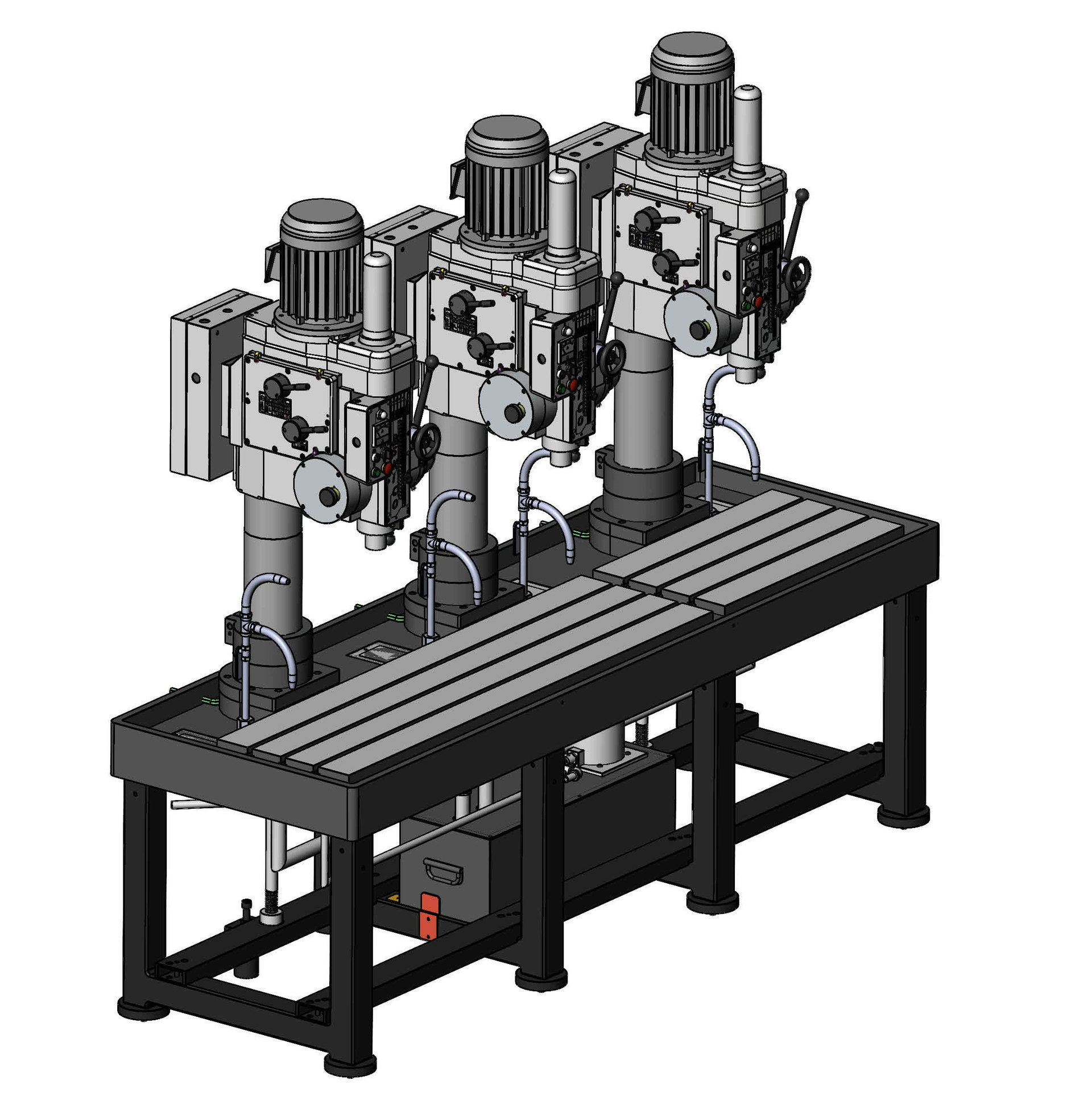

三連座鑽孔攻牙機
|
Specification |
SUD-800W3 |
||
|
擺幅 Swing |
530 |
||
鑽孔能力 Drilling capacity in |
鋼 Steel |
40 |
|
|
鑄鐵 Cast iron |
50 |
||
|
攻牙能力 Tapping capacity in |
鋼 Steel |
M25 |
|
|
鑄鐵 Cast iron |
M32 |
||
|
搪孔能力 Boring capacity in |
鋼 Steel |
80 |
|
|
鑄鐵 Cast iron |
100 |
||
|
主軸行程 Drilling depth |
自動 Auto |
170 |
|
|
手動 Manual |
180 |
||
|
自動進給段數 Number of feeds |
3 |
||
|
自動進給速度 Feed speeds |
0.08,0,16,0.26 |
||
|
主軸錐度 Spindle taper |
MT #4 |
||
|
主軸轉速 Spindle Speeds |
12 |
||
|
Speed sphere Standard design With motor 1700rpm(60HZ) |
52,90,104,161,184,275,322, 490,550,855,980,1710 |
||
|
With motor 1440rpm(50HZ) |
43,76,86,134,153,229,268 ,408,468,712,816,1424 |
||
|
主軸至工作檯面距離 Spindle end to table |
最大 Max |
600 |
|
|
最小 Min |
200 |
||
|
工作臺尺寸 Table size |
長*寬 length*width |
2540*820 |
|
|
工作檯支柱行程 Table of column travel |
400 |
||
|
主柱直徑 Diameter of column |
155 |
||
|
支柱中心距 |
800 |
||
|
馬達 Motor |
1.5Kw 4P/8P |
||
|
冷卻泵馬達 Coolant motor |
1/2HP |
||
|
機械高度 Machine height |
2295 |
||
|
機械重量 Net weight Kg |
1950 |
||
- 構造性能概況
此型直立式鑽床乃集機械工程師豐富的經驗與研究所製成，最適合各種鑽孔及攻牙的工作，其操作簡便，性能優良，精密度極高。
-
- 主軸部
每一傳動軸均配合滾珠軸承，止推軸承，且各軸均為栓槽軸，合金鋼經高週波熱處理，再經精密研磨，不僅運轉圓滑，更有適當的硬度，耐磨，強度特佳。
-
- 齒輪系統
採用鎳鉻合金鋼，經精密加工及高週波熱處理，轉動時沒有噪音。
-
- 變速裝置
主軸的變速由二支變速桿(第一支為3段、第二支為2段)之齒輪變速，並配合操作面板A、B二段電氣開關以控制變極馬達之轉速，共可產生12段不同之轉速，操作簡單，可滿足鑽孔及攻牙之需求。
-
- 進給裝置
單一變換桿操作，有三種自動進給模式，分別為0.08 mm/rev , 0.16 mm/rev 及 0.26 mm/rev。手動進給簡便，並裝有鑽孔進刀深度調整裝置，可設定預定深度，加工到達預定深度後，即停止進刀，主軸自動回彈至機械原點。
-
- 逆轉裝置
於攻牙功能時，可由主軸操作桿變換馬達之正、逆轉，易於攻牙加工。
-
- 潤滑給油裝置
所有齒輪及各主要機件採強制循環給油潤滑。
-
- 精度
精密度係參考日本工業規格(JIS B6209)，而以中華民國國家標準(CNS95，B7002)為準。
-
- 速度與進給的選擇：
|
切削轉速表 |
||||||
|
鑽頭直徑(mm) |
鋼(S45C) |
鑄鐵(FC25) |
||||
|
每分鐘轉速 |
進刀量 |
每分鐘轉速 |
進刀量 |
|||
|
鑽孔 |
||||||
|
5以下 |
1424 |
0.08 |
1424 |
0.08 |
||
|
5-10 |
816 |
0.08 |
816 |
0.08 |
||
|
10-14 |
712 |
0.08 |
816 |
0.16 |
||
|
14-18 |
468 |
0.16 |
468 |
0.16 |
||
|
18-23 |
408 |
0.16 |
468 |
0.16 |
||
|
23-28 |
268 |
0.16 |
408 |
0.26 |
||
|
28-35 |
153 |
0.16 |
229 |
0.26 |
||
|
35-40 |
86 |
0.16 |
134 |
0.26 |
||
|
40-50 |
|
|
43 |
0.26 |
||
|
|
|
|
|
|
||
|
攻牙 |
||||||
|
8以下 |
268 |
408 |
||||
|
8-14 |
229 |
268 |
||||
|
14-20 |
||||||
