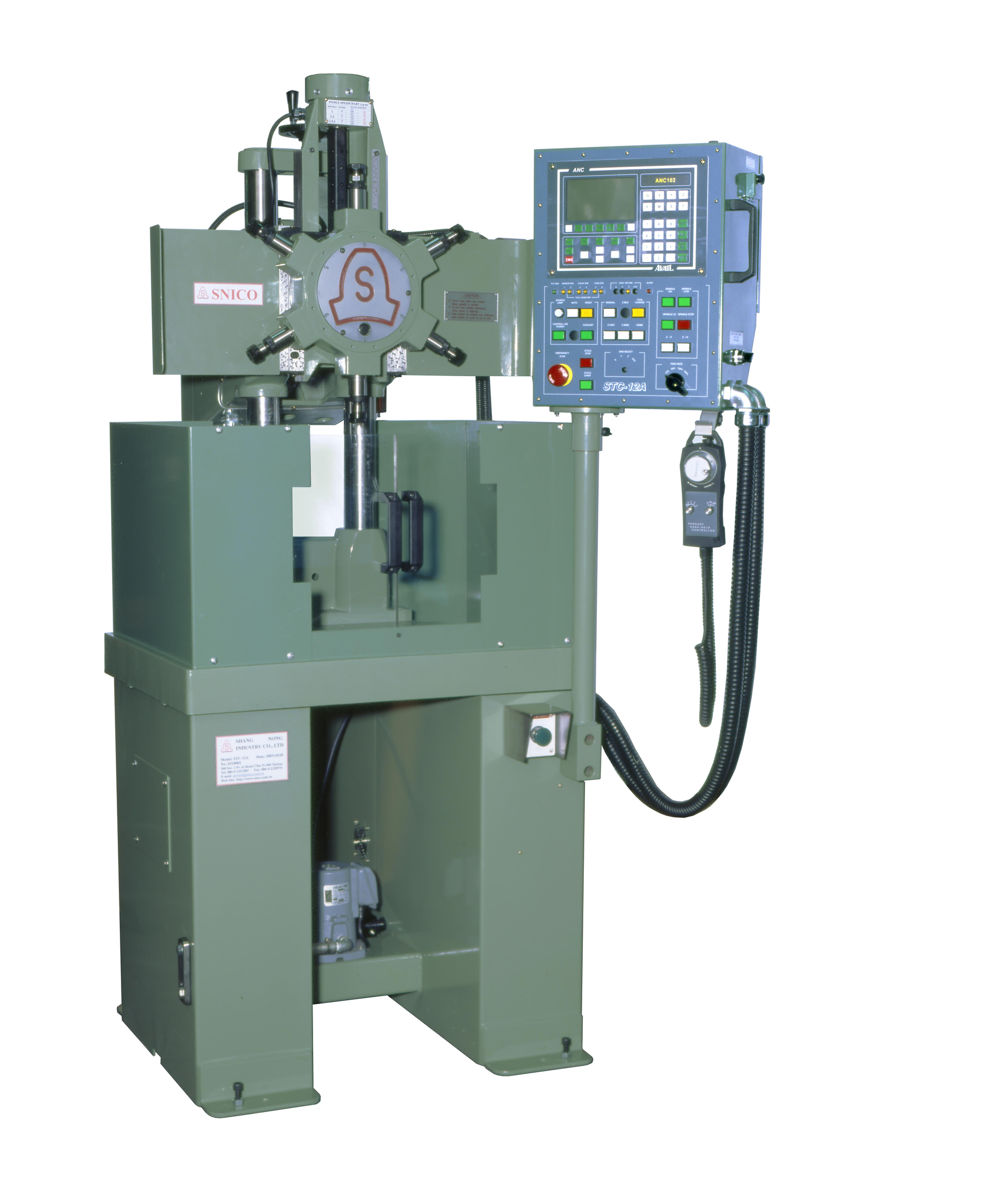

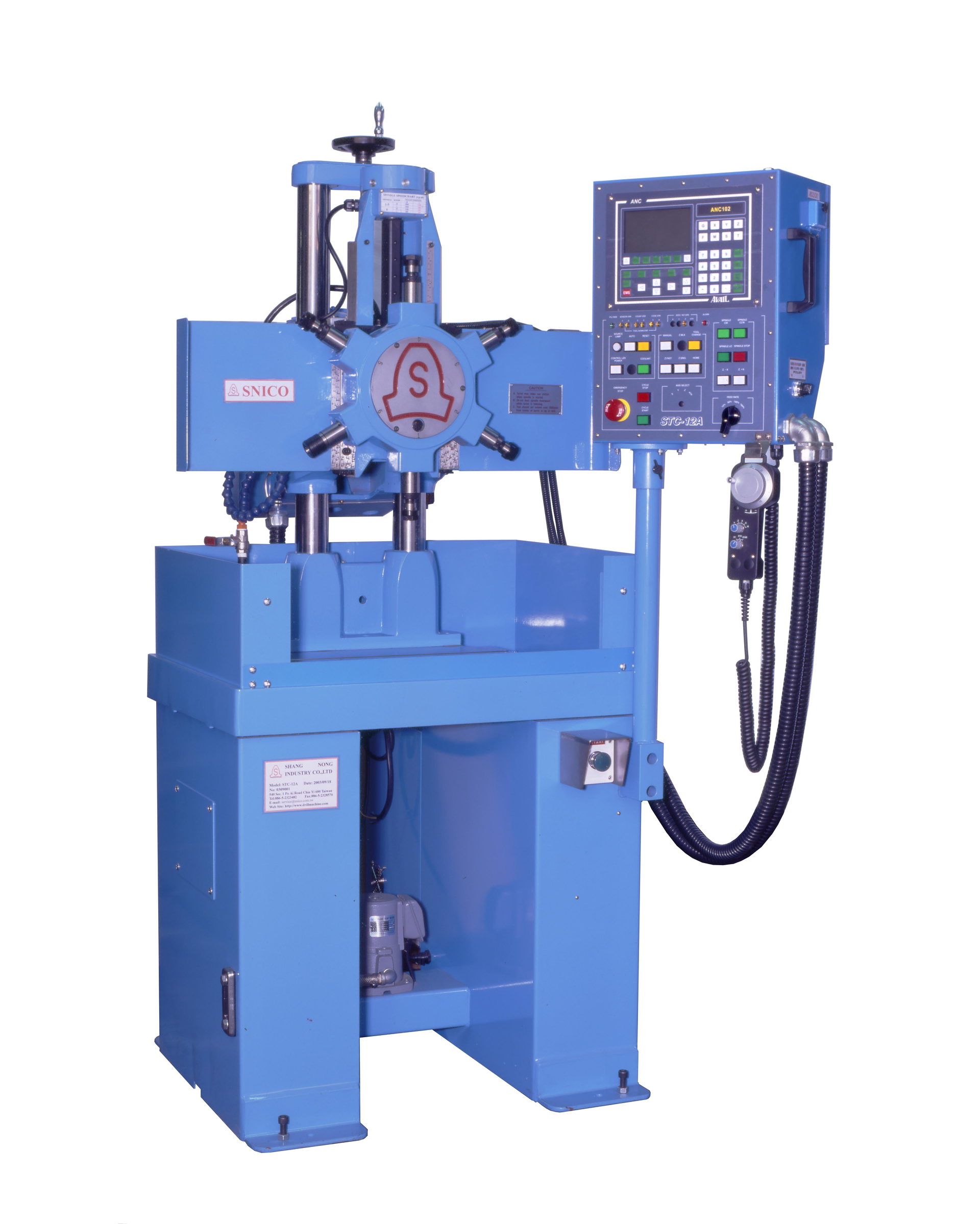

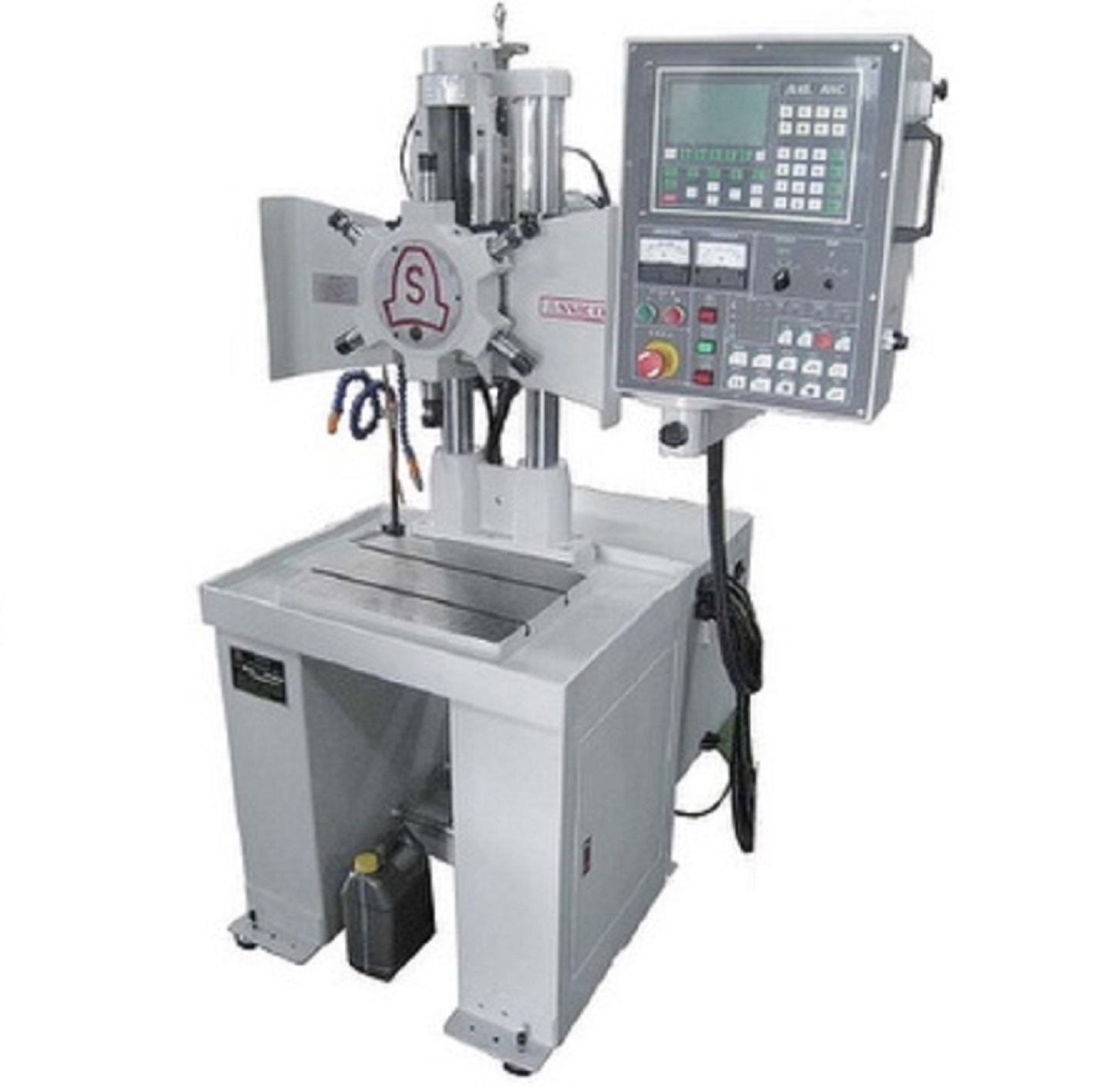

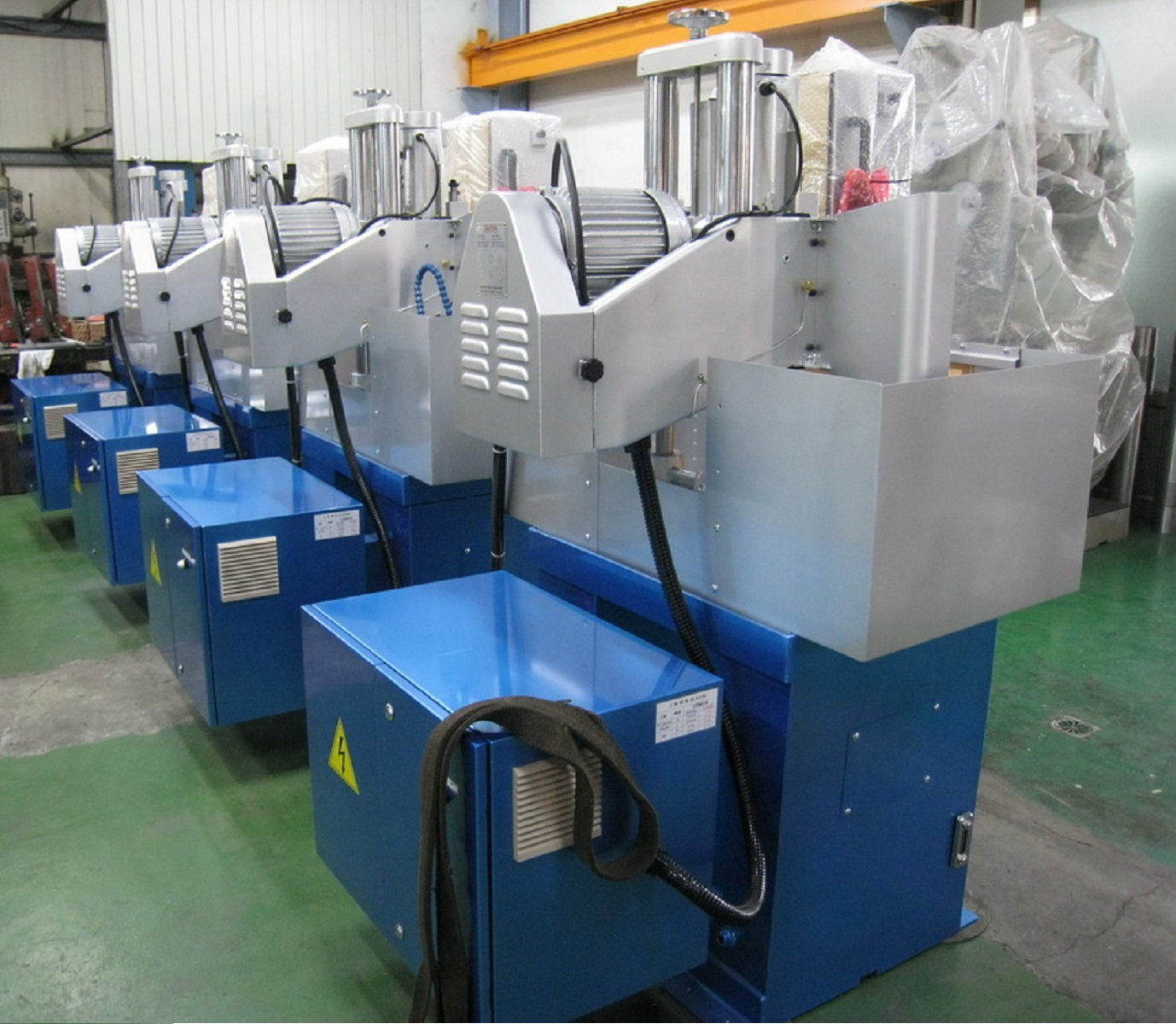

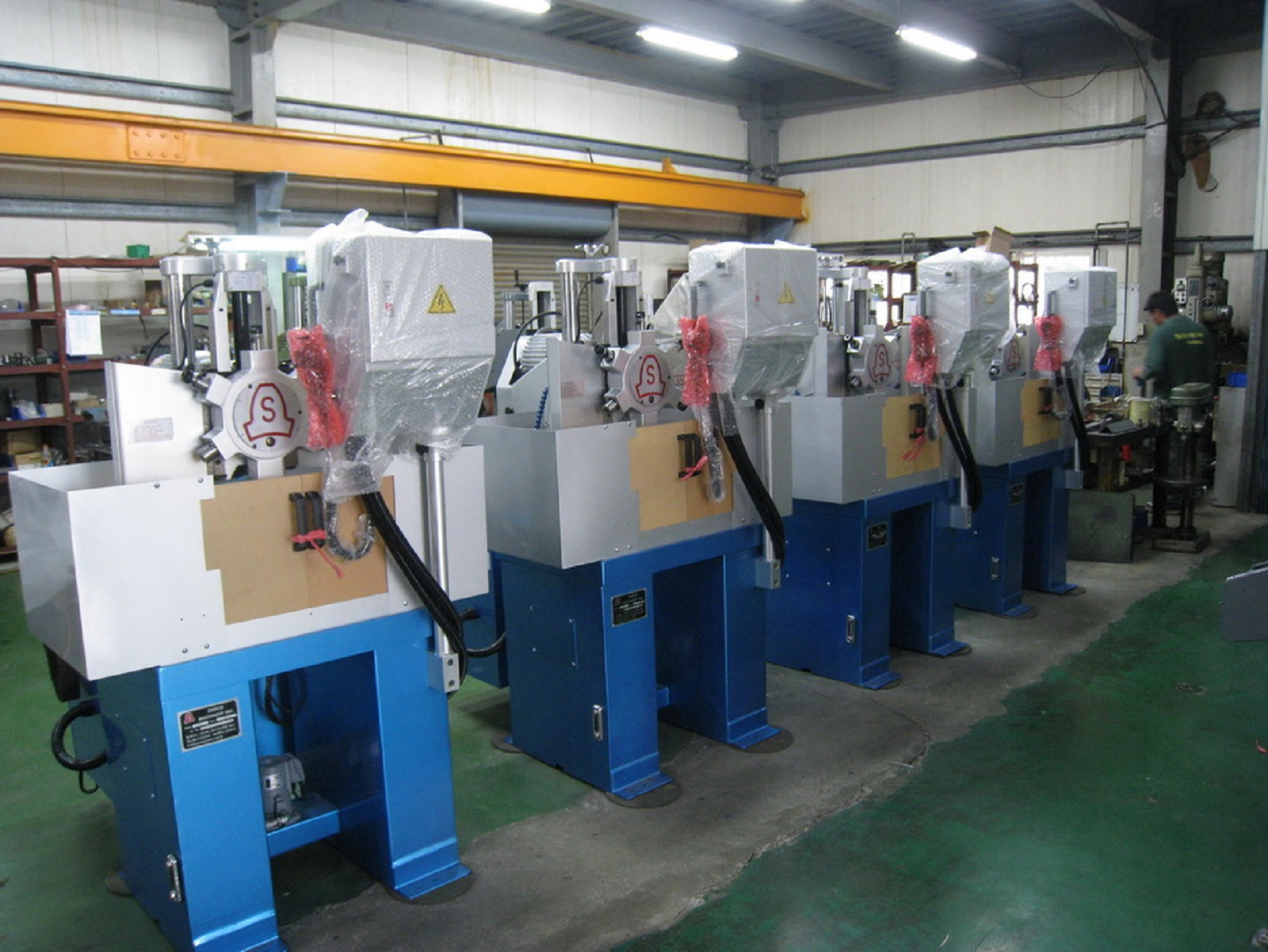

STC-12A 六角刀塔鑽床

機器簡介

1.  機器檢查清理：



檢查的目地是要在搬運時是否發生任何損壞，並且若發現有某些零件、工具和設備遺失時，請在機器到達貴廠後，儘速通知本公司，本公司儘速補充。



用布或刷子來清理六角鑽床，若用壓縮空氣時，只可吸不可用吹的，否則會減少機器的壽命。為什麼呢？因為泥土的微粒和其他外界的東西會通過油封和刮刷器，進入滑槽、軸承或是齒輪箱中，迫將減少機器的壽命。機器在正確地安放平穩後，用高級的油脂溶劑洗去運輸時所堆積的脂肪油、汽油、粗沙石和泥土等。



2.  地基和安裝



本機器不需要有特別的地基，但是機器的精確性和地基與機器的安裝有關。一般的情況是要有足夠 200mm 的厚度地基將水平儀置放在工作台，用四支調水平基礎螺絲調整至水平位置即可。





3.  接線



檢查馬達的電壓，並將電源線連接到電流開關箱中的接頭，然後馬達將正確地旋轉（在皮帶軸防護蓋上的箭頭是用來指示正確的旋轉方向），假如馬達不是按正確的方向選擇時，請關掉電源，並交換任意用增線。



※ 注意：馬達方向若不正確，請不要作六角頭定位的動作。

4.  潤滑



當長使用時，必須靠潤滑來延長機器使用壽命，所以最好使用高品質的齒輪油來潤滑，並且做定期的檢查，以確保其超過油鏡的標準水平。注入注油孔是在六角刀架頭四周圍的 NO . 4 和 NO . 5 心軸之間。

潤滑說明





※ 注意在第一個 300 工作小時之後重新換新油是將六角頭和齒輪箱中的油漏完，用溶劑清洗，再以高品質的油添入，直到標準的水平。漏油栓是在六角頭的周圍和齒輪箱的底部。

5.  主軸速度的選擇

STC-12 和 STC-12A 型式的心軸速度，按順序有兩個範圍（高和低），由位於機器背後的 2 : 1 比率馬達和二階皮帶輪連用，每一個心軸速度和每一個高低範圍都是有用的，這些心軸速度改變由以下方式完成。



1. 高低速的範圍是由兩階V型皮帶所提供，欲改變速度的範圍，須打開機器背後的皮帶輪蓋子，放鬆套筒螺帽(零件NOC-02-14），並謂是偏心輪(零件Noc-02-11) (參考零件列表圖)，放鬆皮帶，直到能夠交換為止，交換之後，調整偏心輪，鎖緊螺絲。



2. 心軸速度的選擇

您可頂選每個心軸速度，(零件NOC-03-70)開關箱蓋子在滑動體的頭頂上（參考零件列表圖），在開關箱的蓋子上，每個心軸都有一個接觸凸輪，在接觸凸輪之外有還有”H”和”L”1指示標誌，”H”為高速馬達，”L”為低速馬達。（速度數目請看速度表。）



3. 規格定出後，六角刀架頭將一定速度分度，我們所定的速度能提供最大壽命及產量。而在滑體(零件NOC-03-96）的頂端有個循動開關（零件 NOC-05-64 ) , 還有當機器改變速度，進行分度時，速度大約從行程頂端19mm(3/4”)處起頭算。假如您發現六角刀架頭分度時，速度很快或很慢，這可能是循環開關(零件NOC-05064）操有不正確或是銲接鋁櫃前頭的肘形開關(零件NOC-05-88)的位置錯誤，請正確檢查且把它放在正確的位置上。



6.  操作程序

首先依據材質切削型式和使用的工具來選擇合適的心軸速度，然後決定安裝切削刀具的順序，把它放在六角頭上。在此不但要依執行的順序來操作，而且還要依照每個可用的心軸來配合。



1. 為了避免損失把工具帶到工件上的移動，要盡量地使用工具的突出部份相等。您可使用新軸”1“、”2”、”3”長的補助件來均勻工作的長度。您也可以用維柱，推拔套管，推拔等，按正確的順度來裝置切削刀具。



2. 在整個工作當中，可利用圓柱主體的升降，把六角頭安裝在較好的工作間隙上。首先放鬆圓柱的螺釘(零件 NOC-01024) ，由圓柱上端的手輪升高或降低主體，待調整到正確的高度時再鎖緊螺絲。



3. 分度機器經過整個工作循環後，在每個適合的位置上設定可停止螺絲的深度。當滑體升到最頂端時，轉動調整機構，使六角刀架自動調整，若一心軸需重覆地操作而不必調整時，只要避免滑體升到最頂端即可。



4. 若六角頭須要一個或數個位置時，您可以先調整深度，停止螺絲向下到最短的距離，以免浪費位置。一個很短的向上或向下的進給行程將可使六角刀架調整到下一個位置。



5. 可調整停止塊來設定每個心軸的深度，然後再利用左邊圓柱的刻度做大概的設定，移動停止塊(零件NOC-03-78)到最接近停止的位置。也就是說放鬆設定螺絲，把行程停止塊(零件 NOC-01-05)做最後的調整，再移動調節螺絲(零件 NOC-03-79），直到它接觸到行程停止時，就鎖緊設定螺絲。



變速當一個特定的心軸分度進入操作位置時，假如你沒有得到頂設在開關箱。（零件 NOC-03-70）中的心軸速度，那麼就放鬆開關箱的套頭螺絲，轉動控制鼓輪，直到轉動環被設定在機器前的中心為止，或者是等到循環開關被移動時，再鎖緊套頭螺絲。



7.  調整

進把把手：靠配重彈簧的調節



1. 繼續彈簧以增加或減少配重的作用。

1. 移開滑體面上的安全螺絲 M6 * 12(NOC-03-87)
2. 降低滑體，直到齒條離開所銜接的進給把手齒條。
3. 反時針方向轉動進給軸(零件 NOC-01-44），可以增加彈簧的張力，若順時針則反之。

※ 注意：軸的 1 / 2 轉是彈簧張力和配重的考慮差距。

4. 重新設置安全螺絲(零件 NOC-03-87）。



2. 安全離合器機構“參考零件表圖在分度，而且當您的確沒有東西受束縛時，那就必須去鎖緊安全離合器，操作如下：



1. 關掉馬達，降下滑重體到最低位置，露出軸承個(NOC-03-25)，調整鎖定螺帽(零件 NOC-03-27）。



2. 鎖緊固定螺帽半轉。



3. 更換破裂的配重彈簧



1. 降低滑動體，直到齒條離開銜接的進給手把齒輪。



※ 注意“為了阻止彈箕破裂和對使用者的傷害，您要確定進給把手(零件NOC-01-35）快速展開。



2. 把137SOC.HD.CAP螺絲(零件NOC-01-49)移開，並且也將進給把手組件推離鞍座組件。



3. 移去＃ 6 * 55mm 錐度梢(零件 NOC-01-40），並且從進給軸上解下水平把手塊(零件 NOC-01-39）



4. 使滑體進給軸(NOC-01-44)離開彈簧室(NOC-01-34)。
5. 把一個粗麻布袋放在彈箕室上，並且把破裂的彈箕拉離彈簧室，袋子是用來保護人的，以免受到彈簧伸張時的傷害。
6. 把新的彈簧插入彈簧室中，這樣可確保彈簧室外頭的”HOCK”銜接至定位欄(3/8”*2”)，當彈簧被捲入時，進給軸作反時針旋轉，如此一來就使彈簧正確地插入彈簧室中。

 ※ 注意：只有在彈簧插入彈簧室時，才可移去Reepers。

7. 用(3)M8*40 SOC HD CAP 螺絲(零件 NOC-01-49)來重組進給軸和彈簧。
8. 裝配軸進入進給彈簧室(零件NOC-01-34)。
1. 把進給把手組件裝入鞍座。



8.  彈簧裝置



1. 在組接齒條和齒輪前要先反時針轉動進給軸。

※ 注意：千萬不能讓進給輪圈掉，否則會使彈簧展開和破裂。

2. 向上移動滑體，然後再組接齒輪和齒條。

※ 注意：心軸不能調的太緊，以便於滑體能夠自動地收回和分度。



9.  分度失靈

參考零件列表組合圖。

當馬達在運轉，機器滑體被帶到最頂端位置時，六角刀架並沒有分度，此時就需要調整了。

1. 先檢查，以便瞭解機器滑體的前端輪軸部份(零件NOC-03-95）是否接觸到推動軸(零件NOC-3-65）深度的底端。假如有碎片留在這兒，它將阻止滑體從移位置進入分度位置。當滑體是在行程的頂端時，有兩個表面正在接觸。
2. 假如情況一正確，那就看看推桿(零件NOC-03-54）是否在推桿作用軸(零件NOC-01-20）的接觸上。
3. 假如推用軸不在接觸面上，而滑體在”UP”的位置時。

1. 鬆開螺帽(零件 NOC-01-19）。
2. 前進軸稍向前，直到六角刀架和滑體在上面的位置。
3. 鎖緊螺帽。



※ 注意：推桿作用軸的過量前進，會引起機器的兩次分度。



10. 六角刀塔

參考零件列表組合圖

1. 假如六角頭因滑體面鬆弛，或是六角刀架的底部，六角頭和滑體之間漏油，這就告訴你，六角刀架的柱螺栓(零件NOC-04-01）鬆了。調整六角刀架面上的鋁板(零件NOC-04-38)，並利用沉頭六角螺絲輕地扭轉，然後鎖螺帽(零件NOC-04-05）。
2. 移去六角刀架，螺帽(零件NOC-04-05)，彈簧(NOC-04-04)，軸承(零件NOC-04-03)和”O”型環(零件NOC-04-37)，且直直地拉出六角頭。



※ 注意：上述只能做小量的調節，因為螺帽鎖得太緊，就會牽涉到六角頭的分度，當六角頭沒有完全分度時，關掉馬達，放鬆螺帽，再用木槌輕敲六角頭，並且不斷地調節，檢查，直到六角頭刀架能更圓滑地分度而沒有敲擊聲。



11. 調整六角主軸以修正定位

本機器必須正確地安裝在工廠的定位上，這樣分度開關才能攜帶六角刀架到下一個位置而不會有過與不及的毛病。這個機構可使六角和推拔梢都被安裝在正確的位置上，然後再用日內瓦齒輪和四個螺帽在六角刀架上。



1. 移去三個 M4 * 12 的圓錐頭螺帽時，可順便把鋁板扭開。
2. 萬一六角分度太過時，可鎖緊六角刀架雙頭螺帽(零件NOC-04-05)，一次  1/4轉，直到正確為止。
3. 當六角刀架來不及分度時，可放鬆六角刀架雙頭螺帽(零件NOC-04-05)，一次  1/4轉，直到正確。
4. 當六角刀架上的刀不平衡時，最重的一邊若向下行走，會有輕的過頭分度；若告上行走，會有輕滑的不及分度。



※ 注意：當六角刀架已裝好時，會由於定位銷在推拔觀套中的作用，而在分度循環的末端有很輕地順時移動。

若刀架太緊又不能完全分度，就得小心檢查調節機器了。



12. 六角頭主軸的裝卸順序

1. 為了分解與改變六角刀架心軸速度，也為為油封在分解時會有所損壞，你必須有心軸和離合器的拉桿與油封(零件NOC-04-24)才行。
2. 六角頭的分解，參考零件表圖

1. 移去在六角刀架上的鋁板(零件NOC-04-38)和”O”型環。
2. 移去鎖緊螺帽(零件NOC-04-05)。
3. 移去彈簧刷(零件NOC-04-04)和止推軸承。
4. 從滑體移去六角刀架和油封(零件NOC-04-35)。
5. 移去油封(零件NOC-04-24)。
6. 移去 C 型環(零件NOC-04-25)。
7. 用拉桿把離合器組件輕輕敲出。
8. 移去 C 型環(零件NOC-04-111)。
1. 用拉桿將離合器組件輕輕敲出。
10. 壓入新的心軸組件置換 C 型環。
11. 敲入合離合器以確定齒輪己咬合好了。
50. 置換油封。
1000. 再安裝六角刀架、軸承、彈簧刷的鎖緊螺帽。
14. 重設六角頭、鋁板，查看運轉是否正常。

13. 萬向傳動軸



參考零件列表組合圖(C-02)。

主要萬向傳動軸單位 NCO-02-23 有油脂封蓋至每個接頭，正由於接頭有多餘的空問的密封的潤滑，所以不必管它。但若要更換傳動軸或是連接傳動軸上的萬向接頭時，你可以把滑體移到最上面的位置，然後關掉電源，放鬆組合螺絲，並且向兩方拉出萬向扼軸，這樣就能把它從軸上分離了。為了置換萬向接頭的滑輪側邊，你必須移去 C 形環(零件NOC-02-13)、滑輪，拉出調節偏心輪(零件NOC-02-11)萬向接頭，再移去 C 形環(零件NOC-02-12)，並且把軸壓出。



**注意：當置換萬向接頭時，有件事非常重要，你必須按照順序把萬向接頭放在平板上，否則會產生很多噪音與毀損。

14. 馬達

在380伏特，50週期，二連，三相電流中操作馬達。有關馬達的連接要看線路圖。

15. 起重搬運方法

STC-12A六角鑽床整台機器淨重約900公斤，而起重心偏後，因此在搬動時勿請小心。

在將機器由起重機的滑材上移動之前，儘量減少機器的滑動，在抬起機器時，最好讓堆高機的雙牙完全伸入工作台下方，並請檢察是否已達精確的平衡。然後再堆高機的雙牙和機器之間墊入軟布類的墊物，以免磨損機器的外漆。

1. NC轉塔加工機各部位零件圖及零件表

1. STC-12A 工作臺外觀尺寸圖零件表



零件號	件號	名稱	數量	材料	規格
101-0012	B-002	工作臺	1	FC25	800x600x80
101-0021	05-05	固定螺絲	6		外六角 M10x1.5x30L
