SUD-650 立式強力鑽床
SUD-650 立式強力鑽床 強力型導螺牙自動攻牙機(方型工作台)SD5-65精選產品強力型導螺牙自動攻牙機(方型工作台)SD5-

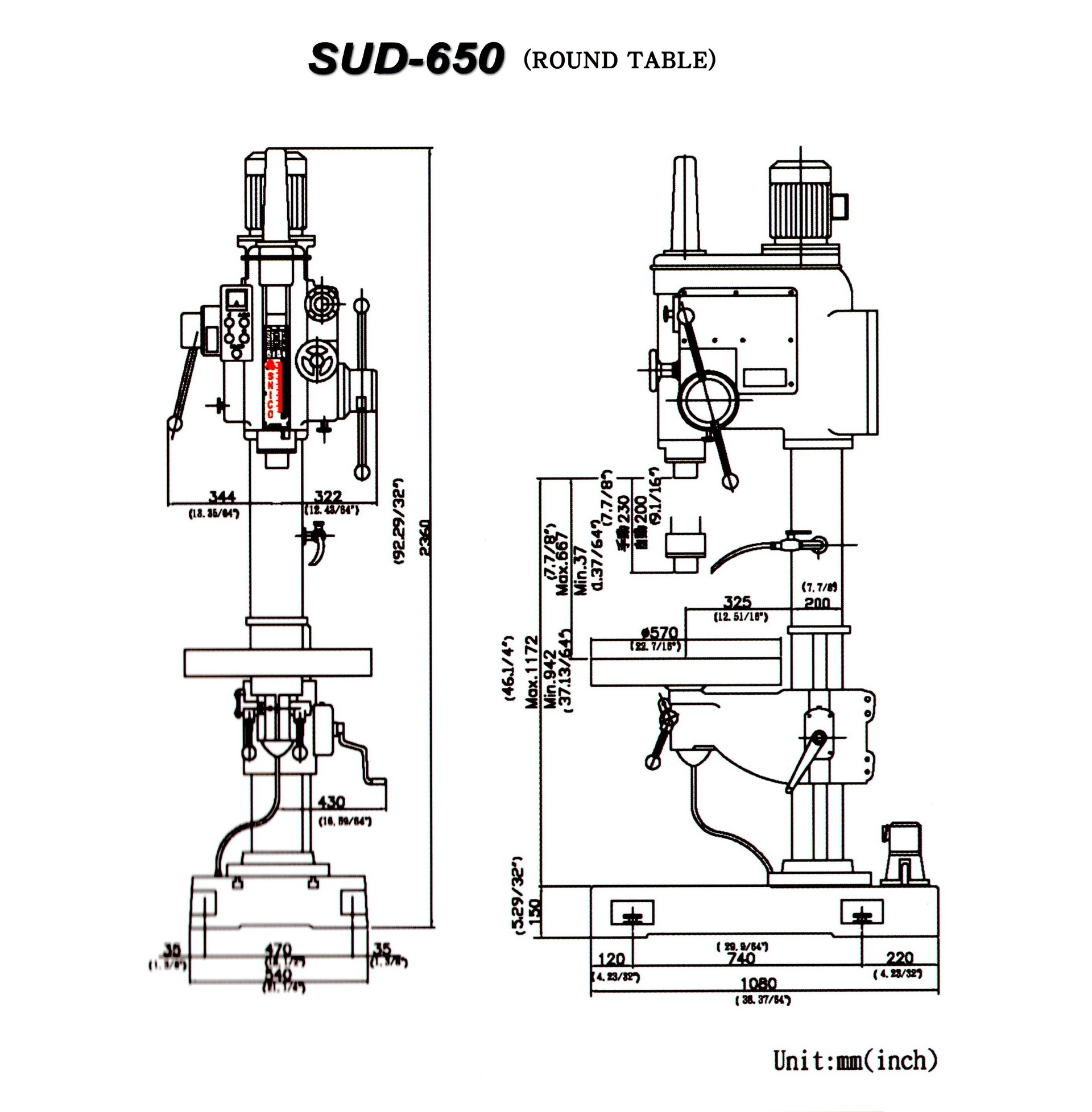

SUD-650立式強力鑽床(圓形工作台)
主要特徵
SUD-650強力鑽床
|
規格Specification |
SUD-650 |
|
|
擺幅Swing |
650 |
|
|
鑽孔能力 Drilling capacity in |
鋼Steel |
55 |
|
鑄鐵Cast iron |
60 |
|
|
攻牙能力 Tapping capacity in |
鋼Steel |
M33 |
|
鑄鐵Cast iron |
M40 |
|
|
搪孔能力 Boring capacity in |
鋼Steel |
120 |
|
鑄鐵Cast iron |
140 |
|
|
主軸行程 Drilling depth |
自動Auto |
200 |
|
手動Maunal |
230 |
|
|
自動進給段數Number of feeds |
6 |
|
|
自動進給速度Feed speeds |
0.05,0.10, 0.15,0.20, 0.30,0.40 |
|
|
主軸錐度Spindle taper |
MT#5 |
|
|
主軸轉速Spindle Speeds |
9 |
|
|
Speed sphere Standard design |
64,90,130,215,300, 445,600,850,1250 |
|
|
With motor 1440rpm(50HZ) |
53,75,110,178,250, 370,500,710,1040 |
|
|
主軸至工作台面距離 Spindle end to table |
最大Max |
667 |
|
最小Min |
37 |
|
|
主軸至底座距離 Spindle end to base plate |
最大Max |
1,172 |
|
最小Min |
942 |
|
|
工作台尺寸:圓形，十字工作台 Table Size: round, cross table 行程 Travel |
570 |
|
|
工作台行程Table travel |
400 |
|
|
主柱直徑Diameter of column |
200 |
|
|
基座尺寸Base plate |
540*1080 |
|
|
馬達規格Motor |
2.2Kw 4P |
|
|
冷卻泵馬達Coolant motor |
60w 2P |
|
|
機械高度Machine height |
2,360 |
|
|
機械重量Net weight Kg |
900 |
|
AI avatar 人工智能頭像
https://snico.365booth.ai/?n=2
規格
SUD-650立式強力鑽床(圓形工作台)
主要特徵
SUD-650強力鑽床
|
規格Specification |
SUD-650 |
|
|
擺幅Swing |
650 |
|
|
鑽孔能力 Drilling capacity in |
鋼Steel |
55 |
|
鑄鐵Cast iron |
60 |
|
|
攻牙能力 Tapping capacity in |
鋼Steel |
M33 |
|
鑄鐵Cast iron |
M40 |
|
|
搪孔能力 Boring capacity in |
鋼Steel |
120 |
|
鑄鐵Cast iron |
140 |
|
|
主軸行程 Drilling depth |
自動Auto |
200 |
|
手動Maunal |
230 |
|
|
自動進給段數Number of feeds |
6 |
|
|
自動進給速度Feed speeds |
0.05,0.10, 0.15,0.20, 0.30,0.40 |
|
|
主軸錐度Spindle taper |
MT#5 |
|
|
主軸轉速Spindle Speeds |
9 |
|
|
Speed sphere Standard design |
64,90,130,215,300, 445,600,850,1250 |
|
|
With motor 1440rpm(50HZ) |
53,75,110,178,250, 370,500,710,1040 |
|
|
主軸至工作台面距離 Spindle end to table |
最大Max |
667 |
|
最小Min |
37 |
|
|
主軸至底座距離 Spindle end to base plate |
最大Max |
1,172 |
|
最小Min |
942 |
|
|
工作台尺寸:圓形，十字工作台 Table Size: round, cross table 行程 Travel |
570 |
|
|
工作台行程Table travel |
400 |
|
|
主柱直徑Diameter of column |
200 |
|
|
基座尺寸Base plate |
540*1080 |
|
|
馬達規格Motor |
2.2Kw 4P |
|
|
冷卻泵馬達Coolant motor |
60w 2P |
|
|
機械高度Machine height |
2,360 |
|
|
機械重量Net weight Kg |
900 |
|
AI avatar 人工智能頭像
https://snico.365booth.ai/?n=2
規格
鑽孔攻牙機
立式鑽搪床
SUD-650 立式強力鑽床
主要特徵
強力型導螺牙自動攻牙機(方型工作台)SD5-65
馬達馬力:5HP,經齒輪傳動,機械強度是足夠的.主軸轉速(轉/分)1700(60Hz) 44,62,92
能夠鑽1/2"~2"PT牙
鑽床安全裝置自動限位（十字工作台）
- 構造性能概況
此型直立式鑽床乃集機械工程師豐富的經驗與研究所製成，最適合各種鑽孔及攻牙的工作，其操作簡便，性能優良，精密度極高，符合CNS中華民國國家標準。
- 主軸部
每一傳動軸均配合滾珠軸承，止推軸承，且各軸均為栓槽軸，合金鋼經高週波熱處理，再經精密研磨，不僅運轉圓滑，更有適當的硬度，耐磨，強度特佳。
- 齒輪系統
採用鎳鉻合金鋼，經精密加工及高週波熱處理，轉動時沒有噪音。
- 變速裝置
主軸的變速由變速桿左右移動3步以及上下移動3步來進行主軸變速，共可產生9段不同之轉速，操作簡單，可滿足鑽孔及攻牙之需求。
- 進給裝置
單一變換桿操作，有種自動進給模式，分別為0.05 mm/rev , 0.1 mm/rev , 0.15 mm/rev
, 0.2 mm/rev , 0.3 mm/rev及 0.4 mm/rev。手動進給簡便，並裝有鑽孔進刀深度調整裝置，可設定預定深度，加工到達預定深度後，即停止進刀，主軸自動回彈至機械原點。
- 逆轉裝置
於攻牙功能時，可由主軸操作桿變換馬達之正、逆轉，易於攻牙加工。
- 潤滑給油裝置
所有齒輪及各主要機件採強制循環給油潤滑。
- 精度
精密度係參考日本工業規格(JIS B6209)，而以中華民國國家標準(CNS95，B7002)為準。
